Las fijaciones de titanio cubren una necesidad muy concreta: combinar alta resistencia, bajo peso y una resistencia a la corrosión que el acero inoxidable no siempre puede ofrecer. El Grade 5 (Ti-6Al-4V) es la aleación principal para fijaciones estructurales y se especifica bajo ASTM F468 para pernos, tornillos y espárragos, y bajo ASTM F467 para tuercas. Esta guía resume los tipos disponibles, las propiedades mecánicas realmente importantes y las diferencias frente a alternativas comunes en inoxidable y aleaciones base níquel.
¿Por qué Ti-6Al-4V para fijaciones?
El valor de las fijaciones de titanio se basa en tres propiedades clave combinadas:
- Relación resistencia/peso. El titanio Grade 5 alcanza 900-1100 MPa de resistencia a tracción con una densidad de 4.43 g/cm3. Eso se aproxima a pernos de acero aleado de alta resistencia con solo alrededor del 57% de su peso. Frente a fijaciones inox A4-80, el titanio resulta aproximadamente un 40% más ligero con una resistencia claramente mayor.
- Resistencia a la corrosión. El titanio ofrece excelente resistencia en medios con cloruros y es mucho menos propenso que el inoxidable a la corrosión por picaduras y rendijas en servicios marinos y químicos.
- Baja respuesta magnética y uso consolidado en medicina. Las fijaciones de titanio se eligen cuando interesa una baja respuesta magnética, y las aleaciones de titanio también tienen amplia presencia en aplicaciones médicas. Las aplicaciones implantables, sin embargo, requieren exigencias adicionales sobre aleación, limpieza, acabado y validación regulatoria.
Tipos de cabeza y configuraciones disponibles
Pernos de cabeza hexagonal
Los pernos estándar según DIN 931 (rosca parcial) y DIN 933 (rosca completa) son la forma más común. Suelen estar disponibles desde M5 hasta M24, con tamaños mayores bajo pedido. Se utilizan en uniones de bridas, conjuntos estructurales y fijación de equipos.

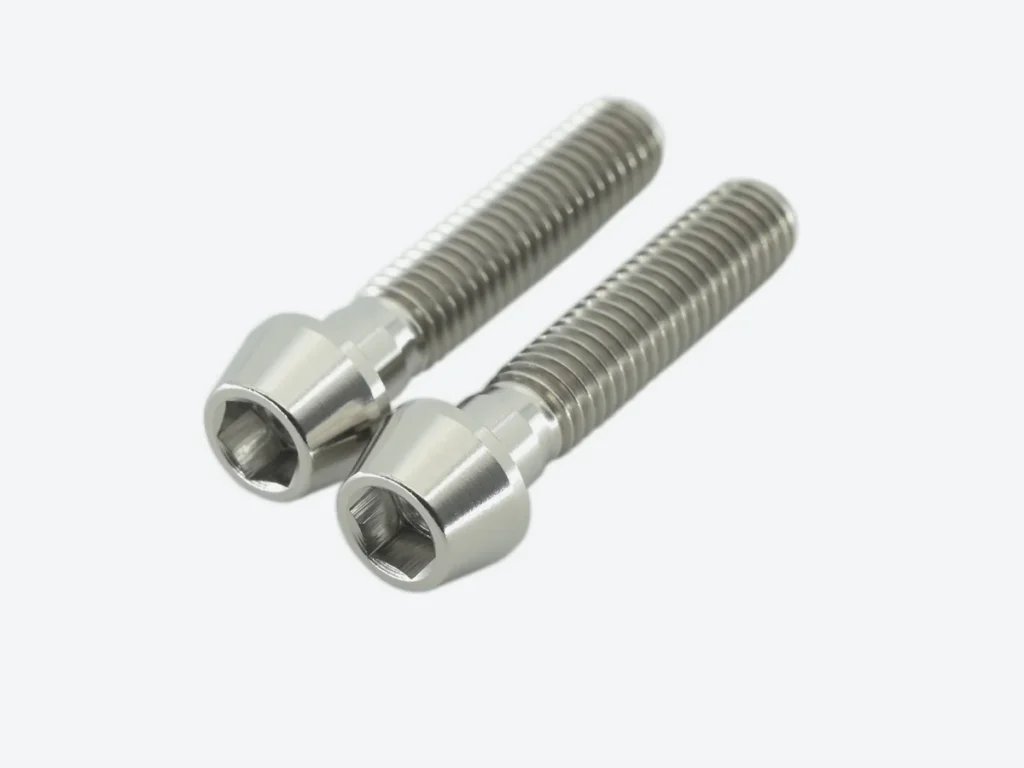

Tornillos Allen
Los tornillos DIN 912 son habituales en aeronáutica, motorsport y equipos de precisión. El hexágono interior permite aplicar pares elevados con una cabeza compacta. El rango estándar más común va de M3 a M20.
Tornillos de cabeza abombada y avellanada
Los tornillos de cabeza abombada según ISO 7380 y los avellanados según DIN 7991 se emplean cuando se necesita una cabeza baja o enrasada, por ejemplo en carrocerías de competición, herrajes marinos o determinadas carcasas médicas.
Espárragos y varillas roscadas
Los espárragos dobles conforme a ASTM F468 se utilizan en bridas de reactores, intercambiadores y recipientes a presión. Los espárragos de titanio se seleccionan en reactores químicos, celdas cloro-sosa e instalaciones offshore cuando deben soportar el mismo medio corrosivo que el equipo principal.
Tuercas hexagonales y autoblocantes
Las tuercas hexagonales Grade 5 conforme a ASTM F467 están disponibles en perfil estándar y fino. Las versiones con inserto de nailon mejoran la resistencia a vibraciones. Además, emplear conjuntos completos de tornillo y tuerca en titanio ayuda a evitar corrosión galvánica asociada a combinaciones de metales distintos.
Normas de rosca
Las fijaciones de titanio se fabrican tanto en roscas métricas como imperiales:
- ISO métrica (M3 a M24): la rosca gruesa suele ser estándar y la fina se ofrece bajo pedido. Es la opción más común en aplicaciones industriales y especificaciones europeas.
- UNC / UNF: necesarias en numerosas aplicaciones norteamericanas y aeronáuticas. Los tamaños habituales abarcan desde #6-32 hasta 1"-8 UNC.
- Clase de rosca: 6g/6H en sistema métrico y 2A/2B en unificado como estándar. Hay clases más precisas para aplicaciones especiales.
Propiedades mecánicas — fijaciones Grade 5 según ASTM F468
Resistencia a la tracción: mínimo 900 MPa (típicamente 950-1100 MPa)
Límite elástico (0.2%): mínimo 830 MPa
Elongación (4D): mínimo 10%
Reducción de área: mínimo 25%
Densidad: 4.43 g/cm3
Dureza: HRC 30-36
Resistencia al corte: aproximadamente 550 MPa
Rango de temperatura de servicio: -54°C a +315°C (por encima de eso, empiezan a ser relevantes la fluencia y la oxidación)
Comparación: Ti Grade 5 vs inoxidable vs Inconel 718
Comparadas con las alternativas más frecuentes en servicios corrosivos o de alto rendimiento:
Resistencia a la tracción: Ti Gr.5 — 900-1100 MPa | SS 316 A2-70 — 700 MPa | SS 316 A4-80 — 800 MPa | Inconel 718 — 1240 MPa
Límite elástico: Ti Gr.5 — 830 MPa | SS 316 A2-70 — 450 MPa | SS 316 A4-80 — 600 MPa | Inconel 718 — 1030 MPa
Densidad: Ti Gr.5 — 4.43 g/cm3 | SS 316 — 7.98 g/cm3 | Inconel 718 — 8.19 g/cm3
Corrosión por cloruros: Ti Gr.5 — excelente | SS 316 — moderada (picaduras en agua de mar templada) | Inconel 718 — excelente
Temperatura máxima de servicio: Ti Gr.5 — 315°C | SS 316 — 800°C | Inconel 718 — 700°C
Magnetismo: Ti Gr.5 — no | SS 316 — ligero (endurecido en frío) | Inconel 718 — ligero
Coste relativo: Ti Gr.5 — alto | SS 316 A2-70 — bajo | SS 316 A4-80 — medio | Inconel 718 — muy alto
La conclusión principal es clara: el titanio gana en peso y resistencia a cloruros. El Inconel 718 gana en resistencia absoluta y temperatura elevada. El inoxidable A4-80 sigue siendo la opción más económica cuando la corrosión es moderada y el peso no es crítico.
Aplicaciones por sector
Marino y offshore
Equipos submarinos, sistemas embarcados, desalación y tuberías offshore se benefician de la combinación de bajo peso, buena resistencia al agua de mar y comportamiento adecuado a fatiga.
Aeronáutica
Las fijaciones Grade 5 se utilizan en uniones estructurales, trenes de aterrizaje y carcasas de motor. Las fijaciones aeronáuticas de titanio exigen trazabilidad completa del material y a menudo se fabrican según normas NAS o NASM.
Procesos químicos
En reactores, intercambiadores y tuberías de titanio, las fijaciones de titanio ayudan a evitar corrosión galvánica entre el equipo y tornillería de otro metal. Los espárragos y tuercas pesadas de M16 a M24 son especialmente comunes.
Motorsport y medicina
En motorsport, muchas fijaciones de acero se sustituyen por titanio en motores, suspensiones y carrocerías para reducir peso. En aplicaciones médicas, las piezas implantables suelen fabricarse en Grade 23 en lugar del Grade 5 industrial estándar, junto con la validación correspondiente.
Opciones de acabado superficial
- Natural (mecanizado o laminado): acabado estándar. La capa natural de óxido del titanio ya proporciona protección completa frente a la corrosión.
- Anodizado (coloreado): el control del espesor de la capa de óxido produce colores de interferencia como azul, violeta u oro. Se usa para identificación o por motivos estéticos.
- Plateado o niquelado: reduce el riesgo de gripado en aplicaciones aeronáuticas de alta temperatura. El plateado es una solución clásica anti-galling.
- Recubrimiento de cera o PTFE: actúa como lubricante de rosca para reducir el gripado durante el montaje.
Galling: nota práctica
El titanio tiene una fuerte tendencia al galling. Si un tornillo de titanio seco se aprieta en una tuerca de titanio, las superficies roscadas pueden soldarse en frío bajo presión. En la práctica, los ensamblajes roscados de titanio suelen montarse con pasta antiagarrotamiento, acabados adecuados o lubricación con cera/PTFE.
FILTURE suministra fijaciones de titanio Grade 5 como pernos hexagonales, tornillos Allen, tornillos de cabeza abombada, espárragos y tuercas, en tamaños de M3 a M24 conforme a ASTM F468/F467. Longitudes especiales, cabezas no estándar y acabados recubiertos están disponibles bajo pedido. Consulte nuestro catálogo de fijaciones de titanio o envíenos su especificación para solicitar una oferta.
